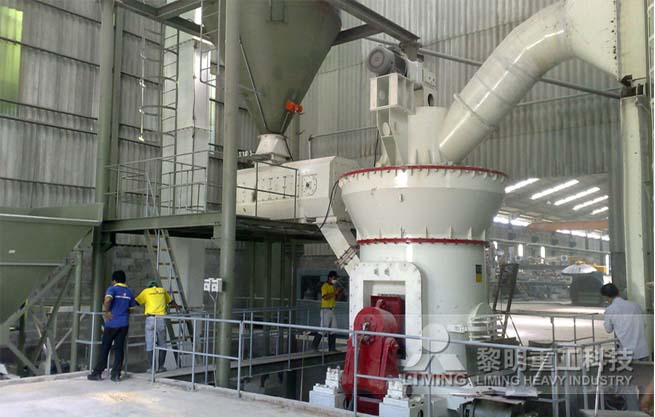

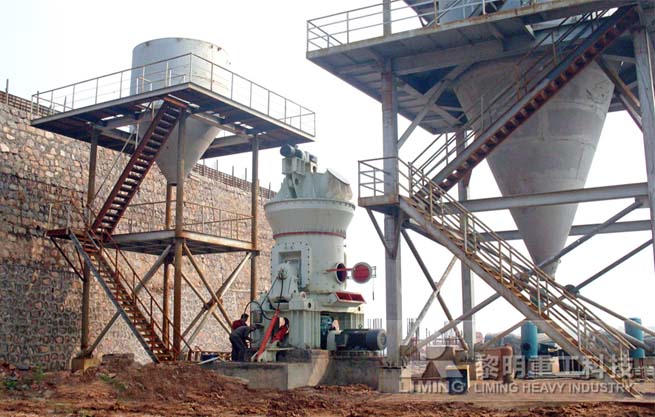

LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。
工作时,主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料从下料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘均匀移动,经 过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎, 细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流 中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨 出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。
规格型号 | LM1300K | LM1500K | LM1700K | LM1900K | LM2200K | LM2400K | LM2800K | LM3400K | LM3700K | |
处理能力(t/h) | 10-40 | 13-50 | 18-70 | 23-85 | 36-135 | 41-164 | 50-196 | 70-260 | 90-320 | |
成品细度 | μm | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 |
目 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | |
成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
入磨物料尺寸(mm) | <38 | <40 | <42 | <45 | <50 | <55 | <58 | <62 | <65 | |
最佳入磨物料水分 | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
需烘干入磨物料水分 | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | |
入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温(℃) | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
该生产线位于西藏郎县附近,紧邻中铁二局搅拌站,原料由铲车送到原料仓,由给料机均匀的送给颚破,颚破和圆锥破共用一条皮带,生产的料由主皮带送给 3YZS1860振动筛,原砂直接分离,大料返回圆锥破进行再加工,小于4公分的由VSI9526制砂机处理,出料由4YZS1848振动筛筛分,出四种 成品料。
加工物料: 河卵石
