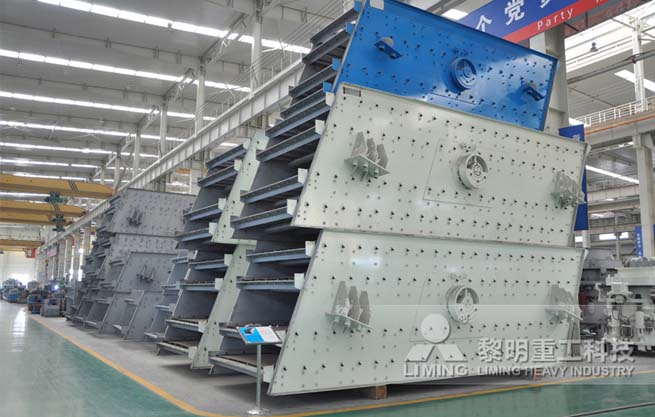

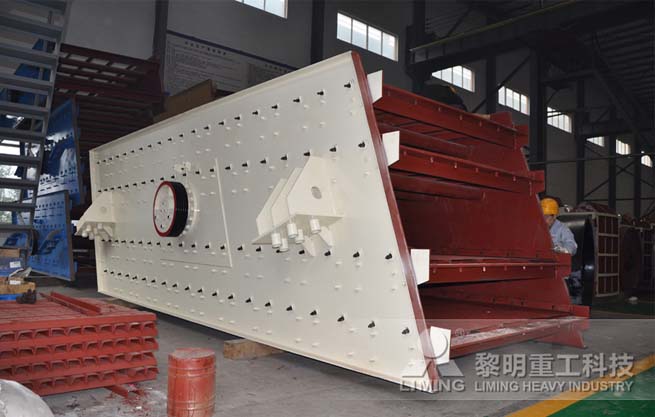

S5X系列圆振动筛




  • 功能介绍
    技术规格:
    S5X系列圆振动筛采用目前国际***为******的设计理念,适用于重型、中型和精细筛分等各种筛分作业,这种倾斜圆振动筛是处理初级破碎和二级破碎后物料的理想筛分机,也可用于筛分***终成品物料,广泛应用于砂石骨料、金属矿山、煤炭、化工、再生资源利用等行业,一般情况下适用于入料≤200mm,且分级粒度2mm~70mm的典型筛分作业。
    应用范围:
    砂石骨料、金属矿山、煤炭、化工、再生资料利用等行业
    物 料:
    入料≤200mm,且分级粒度2mm--70mm的各种矿石、岩石
    工作原理

    S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。

    S5X圆振动筛是一个以弹簧为支撑弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。

    技术参数
    S5X标准筛样本参数表
    型号
    Model
    筛面规格
    Size
    W×L(mm)
    筛面层数
    NO.of
    decks
    倾角(°)
    Incline
    ******(范围)
    振动次数
    Oper.Speed
    (RPM)
    双振幅
    Stroke
    (mm)
    功率
    Power
    (kW)
    处理能力
    Capacity
    (t/h)
    筛孔尺寸
    Mesh Size
    (mm)
    S5X1230-2 1200×3000 2 18(18-25) 800~900 7-12 11 25-200 2-70
    S5X1545-2 1500×4500 2 18(18-25) 800~900 7-12 11 45-380 2-70
    S5X1545-3 3 18(18-25) 800~900 7-12 15 45-380 2-70
    S5X1845-2 1800×4500 2 18(18-25) 800~900 7-12 15 60-450 2-70
    S5X1845-3 3 18(18-25) 800~900 7-12 22 60-450 2-70
    S5X1860-2 1800×6000 2 18(18-25) 800~900 7-10 15 75-600 2-70
    S5X1860-3 3 18(18-25) 800~900 7-12 30 75-600 2-70
    S5X1860-4 4 18(18-25) 800~900 7-12 37 75-600 2-70
    S5X2160-2 2100×6000 2 18(18-25) 800~900 7-12 22 85-700 2-70
    S5X2160-3 3 18(18-25) 800~900 7-12 30 85-700 2-70
    S5X2160-4 4 18(18-25) 800~900 7-11 37 85-700 2-70
    S5X2460-2 2400×6000 2 18(18-25) 800~900 7-12 22 100-800 2-70
    S5X2460-3 3 18(18-25) 800~900 7-11 30 100-800 2-70
    S5X2460-4 4 18(18-25) 800~900 7-10 37 100-800 2-70
    S5X2760-2 2700×6000 2 18(18-25) 800~900 7-12 30 120-900 2-70
    S5X2760-3 3 18(18-25) 800~900 7-11 37 120-900 2-70
      注:1、标准型筛机无单层规格,如需单层,可以双层当单层用。
        2、表内所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的,所列处理量仅供参考。

    :技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.

    相关案例查看更多>>

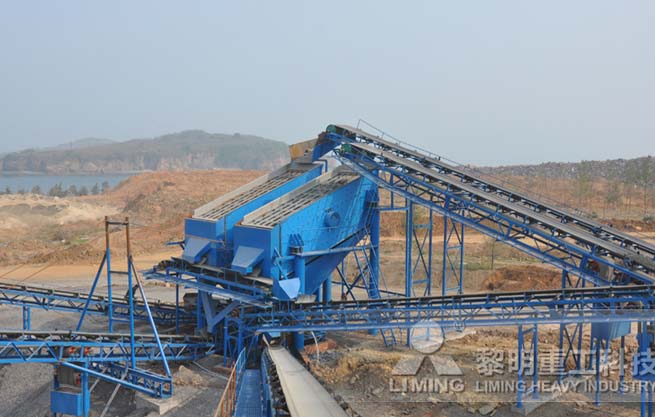

    西藏郎县河卵石制砂生产线
    西藏郎县河卵石制砂生产线
    客户情况:

    该生产线位于西藏郎县附近,紧邻中铁二局搅拌站,原料由铲车送到原料仓,由给料机均匀的送给颚破,颚破和圆锥破共用一条皮带,生产的料由主皮带送给 3YZS1860振动筛,原砂直接分离,大料返回圆锥破进行再加工,小于4公分的由VSI9526制砂机处理,出料由4YZS1848振动筛筛分,出四种 成品料。

    加工物料: 河卵石
    产量: 80方/h
