B6X系列带式输送机




  • 功能介绍
    技术规格:
    B6X系列带式输送机是我公司总结以往的带式输送机设计、制作和安装过程中的经验并紧密结合市场行情和客户需求而设计的新一代散料输送设备。B6X系列带式输送机的面世将加大我公司在低端市场上的竞争力并扩大我公司在散料输送设备行业中的知名度。
    应用范围:
    矿山、冶金、煤炭、交通、电力、建材、化工、轻工、粮食和机械等行业,
    物 料:
    输送堆积密度为500~2500kg/m3的各种散状物料
    工作原理

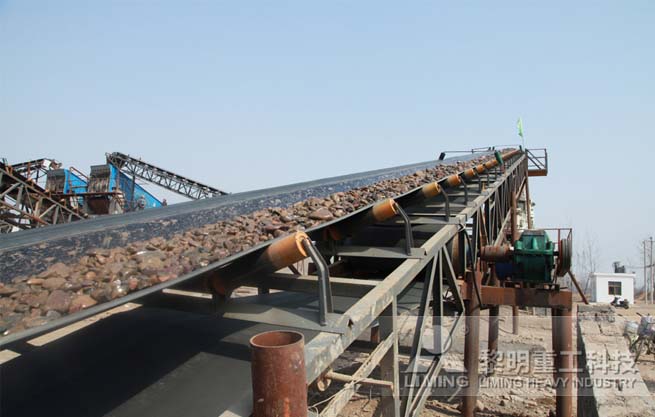

    B6X系列带式输送机以输送带做牵引和承载构件,通过承载物料的输送带的运动进行物料输送的连续输送设备。输送带绕经传动滚筒和拉紧滚筒形成无极环形带,上下输送带由托辊支撑以限制输送带的挠曲垂度,拉紧装置为输送带正常运行提供所需的张力。工作时驱动装置驱动传动滚筒,通过传动滚筒和输送带之间的摩擦力驱动输送带运行,物料装在输送带上和输送带一起运动。

    技术参数
        带宽
    项目
    带宽B(mm)
    500 650 800 1000 1200
    设计参数 物料碎石,堆积密度ρ=1.6t/m3,运行堆积角θ=20°
    推荐物料粒度mm ≤100 ≤130 ≤180 ≤250 ≤300
    设计输送量t/h 150 250 400 600 900
    倾斜角度 0~17°(倾斜角度极限值与物料有关)
    理论带速(括号内为22kw及以上)m/s 1.5 1.6 1.4 1.4    1.5  (1.4)
    拉紧方式 螺旋拉紧
    皮带机长度m 8≤L≤30
    传动滚筒直径mm φ323 φ375 φ400 φ424 φ448
    改向滚筒直径mm φ271 φ323 φ375 φ400 φ424
    上托辊尺寸 φ89x200 φ89x250 φ89x315 φ108x380 φ108x465
    下托辊尺寸 φ89x600 φ89x750 φ89x900 φ108x1100 φ108x1300
    胶带型号 CC-56
    4×(4+1.5)
    CC-56
    4×(4+1.5)
    CC-56
    4×(4+1.5)
    NN-100
    5×(5+2)
    NN-100
    5×(5+2)
